Chart Scanner AI Indicator for NinjaTrader 8

Beschreibung

Der Chart Scanner AI-Indikator integriert zwei Objekterkennungs-KI-Modelle:

• Stock Market Pattern Detection Model – ein Objekterkennungsmodell, das auf dem YOLO-Framework (You Only Look Once) basiert und darauf ausgelegt ist, verschiedene Chartmuster in Echtzeit aus bildschirmerfassten Handelsdaten zu erkennen. Es wurde auf einem vielfältigen Datensatz (9.000 Trainingsbilder und 800 Validierungsbilder) fein abgestimmt und bietet Ausgaben über 6 Klassen: Head and Shoulders Bottom, Head and Shoulders Top, M_Head, StockLine, Triangle und W_Bottom.
• Object Recognition Algorithm und „Buy-Sell Decision" Model über 2D-Kerzendiagrammen – auch auf dem YOLO-Framework aufgebaut, identifiziert und klassifiziert dieses Modell Kerzenmuster in zwei Klassen: Kauf und Verkauf.

Der Indikator ist in zwei Programme aufgeteilt. Das erste ist der Indikator selbst, installiert auf NinjaTrader. Das zweite ist ATCHChartScan.exe, ein begleitendes Programm, das du herunterlädst und in einem beliebigen Ordner auf deinem Computer platzierst. Der Indikator sucht nach ATCHChartScan.exe zur Laufzeit und ruft es folgendermaßen auf:

1. Der Indikator erkennt, wenn das Chart aktualisiert wurde.
2. Nach der Aktualisierung erstellt der Indikator einen Snapshot des Charts ohne Zeichnungen.
3. Der Indikator sendet das Bild zusammen mit seinen Einstellungen an ATCHChartScan.exe.
4. ATCHChartScan.exe verarbeitet das Bild und normalisiert seine Farben auf einen weißen Hintergrund, da die Modelle nur auf Diagrammen mit weißem Hintergrund trainiert wurden.
5. ATCHChartScan.exe führt die Modelle auf dem Bild aus und gibt die Bounding-Box-Ergebnisse an den NinjaTrader-Indikator zurück, der sie auf dem Chart zeichnet.
6. Der Indikator führt diese Verarbeitungslogik bei jedem neuen Echtzeit-Balken aus, der auf dem Chart gebildet wird.
7. Wenn der Indikator vom Chart entfernt wird, räumt er alles auf und stellt sicher, dass ATCHChartScan.exe ordnungsgemäß freigegeben wird.
8. Die Mustererkennung basiert ausschließlich auf dem Chart-Bild, nicht auf Preisdaten – die geringste Änderung in Chart-Abmessungen, Zoom, Dehnung oder dem verwendeten NinjaTrader-Design kann das Erkennungsergebnis beeinflussen. Deshalb sollte dieser Indikator als experimentell betrachtet werden.
9. ATCHChartScan.exe speichert das verarbeitete Bild in einer Datei namens chart_dump.png, die sich im gleichen Verzeichnis wie die ausführbare Datei befindet.

Beispiele

Lass uns ein paar Beispiele des Indikators in Aktion ansehen.

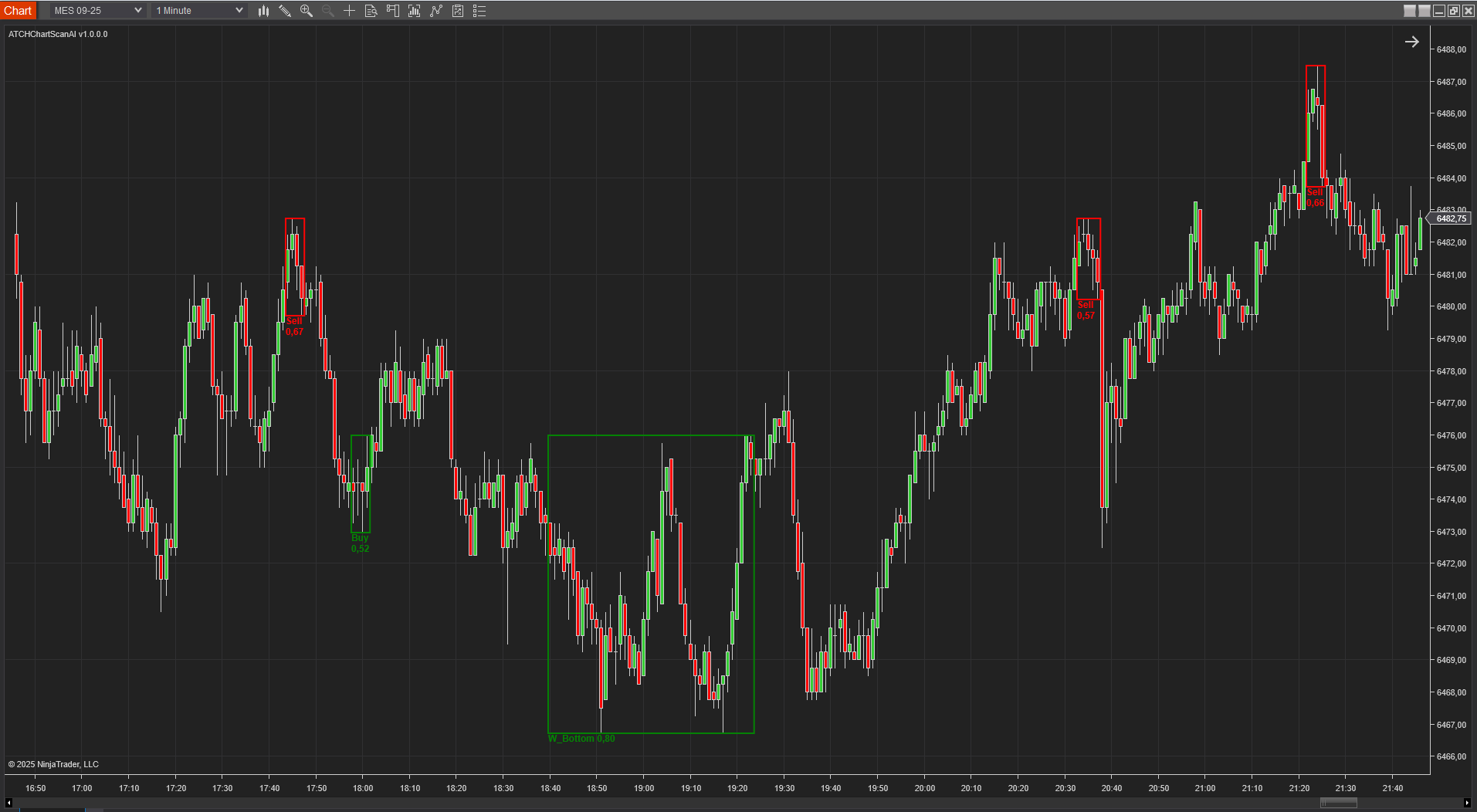

Muster auf MES, 1-Minute

Der Indikator zeichnet Rechtecke in Rot und Grün – Rot für bärische Muster, Grün für bullische Muster.

• Unterhalb jedes Rechtecks befindet sich das Label des Musters – „Buy", „Sell", „W_Bottom" usw. – die vom Modell erkannte Klasse.
• Neben jedem Label befindet sich der Konfidenzwert, eine Zahl zwischen 0 und 1, die die Gültigkeit des Musters bewertet. Ein Wert von 1 würde bedeuten, dass das Modell zu 100% selbstbewusst ist, obwohl der Konfidenzwert in der Praxis nie genau 1 erreicht.
• Der Indikator ermöglicht es dir, die auf dem Chart angezeigten Mindestkonfidenzniveaus zu kontrollieren.

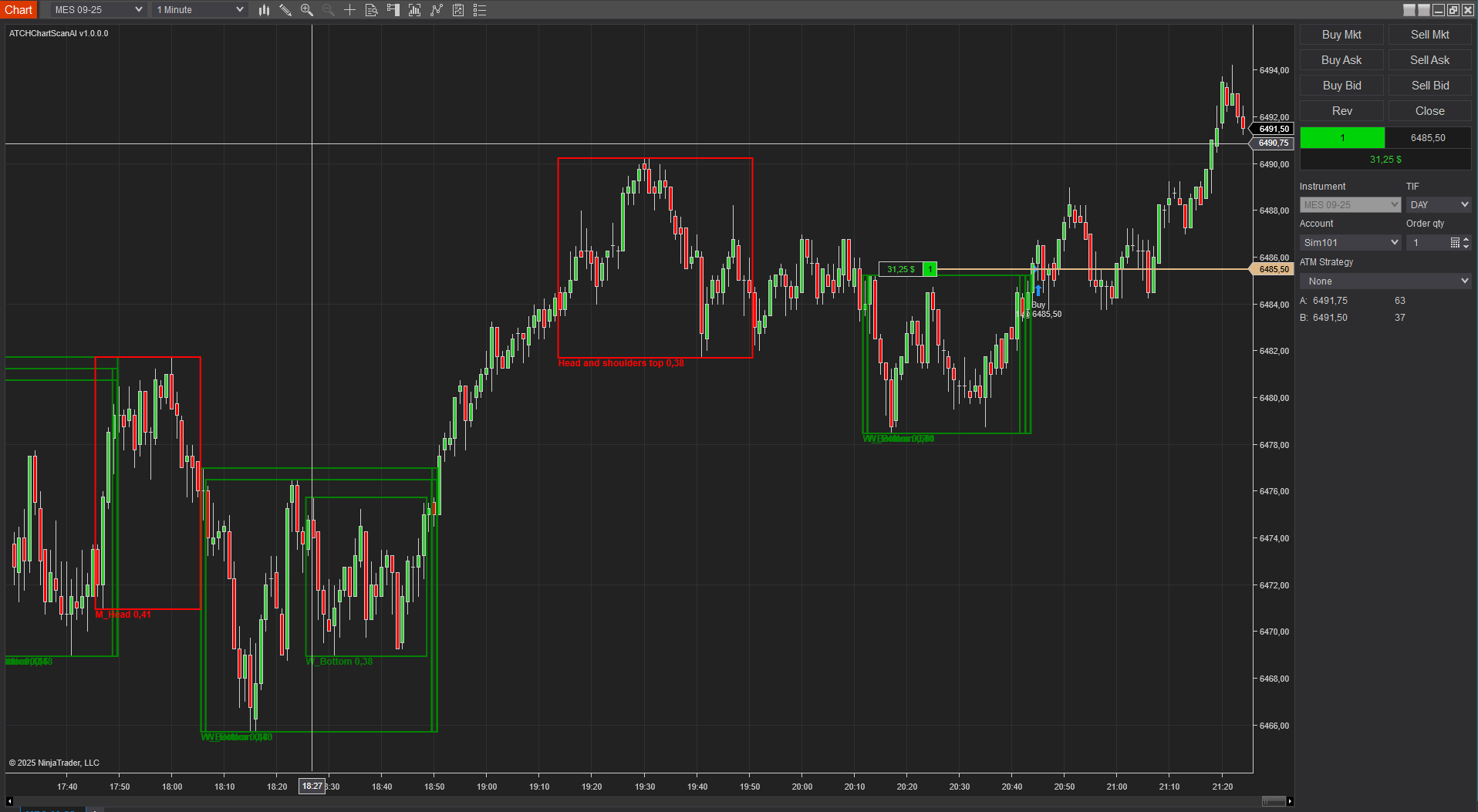

Bullisches Muster und Eintritt auf MES, 1-Minute

In diesem Beispiel identifizierte das Erkennungsmodell ein W_Bottom-Muster rechts am letzten Echtzeit-Balken des Charts, was zu einem profitablen Eintritt auf einem Sim-Konto führte – dies zeigt, dass der Indikator Echtzeit-Mustersignale erzeugen kann, nicht nur Muster auf historischen Daten.

Parameter

Wir versuchen immer, die Parameter minimal zu halten.

Download- und Installationsanleitung

Installationsschritte

1

Der Indikator benötigt auch das begleitende Programm ATCHChartScan.exe (ein separater, größerer Download), verfügbar von deiner Downloads-Seite. Entzippe es in einen beliebigen Ordner – vorzugsweise C:\Users\{Dein Windows-Benutzername}\Documents\ATCHChartScan – du benötigst den Pfad dieses Ordners für den Parameter AI Engine Path des Indikators unten.

2

Importieren Sie die heruntergeladene .zip-Datei in NinjaTrader über das Menüelement NinjaScript importieren.

3

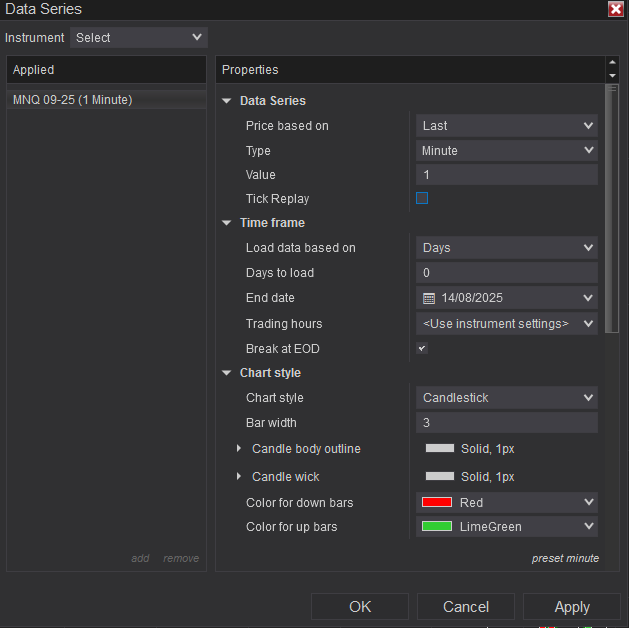

Öffne ein neues Chartfenster.

4

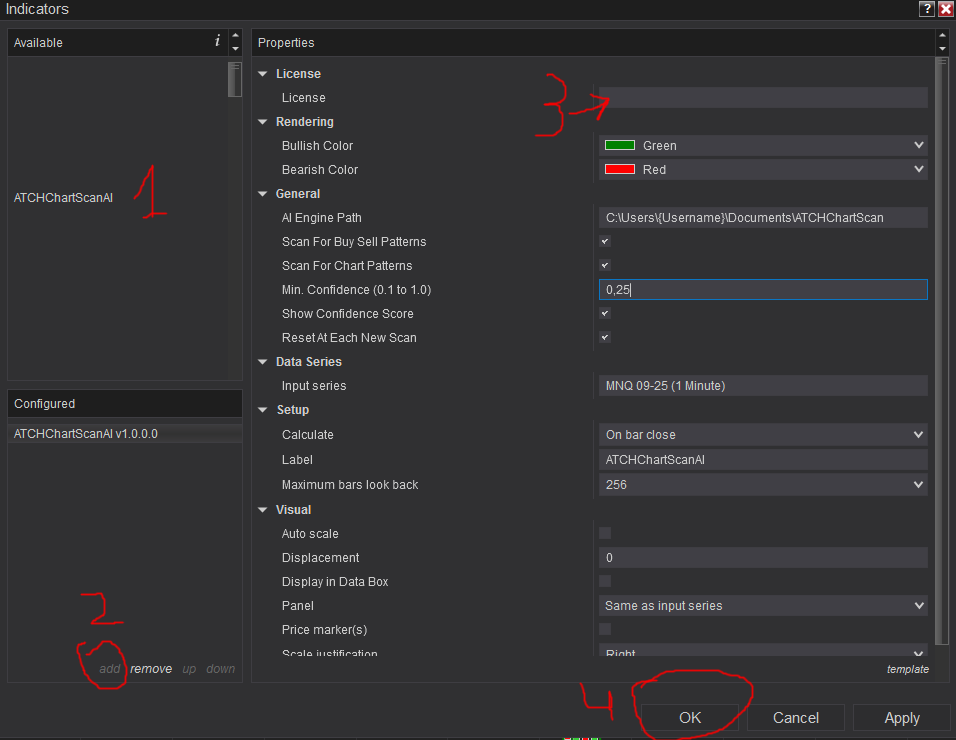

Klicke mit der rechten Maustaste auf das Chart und wähle Indicators... um die Indikatorliste zu öffnen.

5

Gib beim Hinzufügen des Indikators deine kostenlose Lizenz (auf der Abrechnungsseite zu finden) in den Parameter License ein.

6

Nachdem er hinzugefügt wurde, läuft der Indikator auf Live-Marktdaten. Er startet den Prozess ATCHChartScan.exe, richtet Kommunikation mit ihm ein und zeichnet erkannte Muster auf dem Chart.
